嵌入式扫码器 NT3115
- 智能自动感应扫码
- 超大视窗
- 大视角
- 支持一维二维码
- 接口丰富
- 嵌入各类终端机
产品简介
NT3115嵌入式扫码器应用了智能图像识别技术，大视窗识读范围，专为各类自助终端设备而设计。NT3115嵌入式扫码器可设置为自动感应读码，当条码出现在扫描视窗时，扫码器会立即启动扫码，并能快速准确地识读，适用于自助售票机，自助查询机，智能收发柜，自助售货机，闸机通道等各类自助终端设备。
产品特性
- 超大视窗，无需刻意对焦，智能自动感应扫码
- 大视角，识读范围广，360度任意扫码
- 快速准确地读取手机屏幕一维二维码
- 产品尺寸：65x61x37.5mm
- 通讯接口：USB HID、TTL232、RS232（可选）
- 识读精度≥5mil
- 扫码距离：0-15cm
- 工作电压：直流5±5%V
| 物理/电气参数 | ||
| 外观尺寸 | 65mm×61mm×37.5mm | |
| 重量 | 28g | |
| 提示方式 | 蜂鸣器，LED指示灯 | |
| 触发方式 | 命令触发，自动感应触发，连续触发 | |
| 设置方式 | 扫码设置，命令设置 | |
| 物理接口 | Micro USB接口，6-Pin接口(6*1.5mm) | |
| 通讯接口 | USB HID键盘，TTL-232，RS232 | |
| 工作电压 | 直流5±5%V | |
| 电流(5V) | 120mA(Max)，100ma(Typical) | |
| 性能参数 | ||
| 图像传感器 | 640×480，30FPS | |
| 照明 | LED白光/White LED | |
| 视场角度 | 水平80°，垂直60° | |
| 识读角度 | 转动360°，左右倾斜±65°，前后倾斜±65° | |
| 识别精度 | ≥5mil | |
| 识读码制 | 1D | Code 39, Code 32, Code 128, UPC/EAN/JAN, Code 93, Interleaved 2 of 5, Codabar, Matrix 2 of 5, Industrial 2 of 5 |
| 识读码制 | 2D | QR Code, Data Matrix, PDF417 |
| 典型性能 | 13mil UPC (30-135mm) 13mil Code39 (30-150mm) 20mil QR (30-200mm) |
|
| 环境参数 | ||
| 工作温度 | -20°C ~ +60°C | |
| 储存温度 | -40°C ~ +85°C | |
| 工作湿度 | 5% ~ 95%（非凝结态） | |
资料更新中，敬请持续关注……
Mirco USB 1.8米线
TTL串口线 60cm（6PIN-5PIN）
RS232串口线 60cm（6PIN-5PIN）
RS232 6PIN 2.5米线（DB9头）

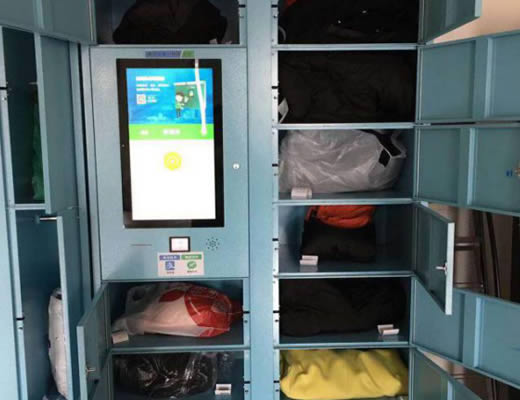

嵌入式扫描器在智能收发柜中的应用

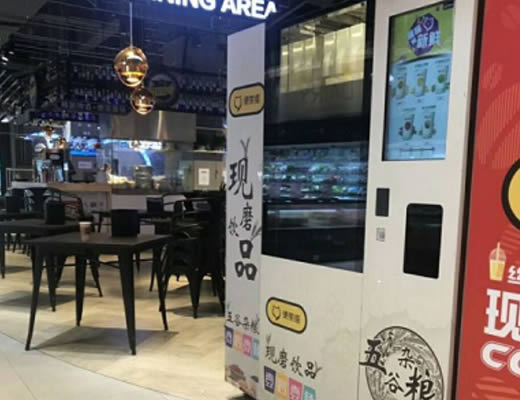

嵌入式扫描器在智能售货机中的应用
其他应用案例
资料更新中，敬请持续关注……
- 概述
-
产品简介
NT3115嵌入式扫码器应用了智能图像识别技术，大视窗识读范围，专为各类自助终端设备而设计。NT3115嵌入式扫码器可设置为自动感应读码，当条码出现在扫描视窗时，扫码器会立即启动扫码，并能快速准确地识读，适用于自助售票机，自助查询机，智能收发柜，自助售货机，闸机通道等各类自助终端设备。
产品特性
- 超大视窗，无需刻意对焦，智能自动感应扫码
- 大视角，识读范围广，360度任意扫码
- 快速准确地读取手机屏幕一维二维码
- 产品尺寸：65x61x37.5mm
- 通讯接口：USB HID、TTL232、RS232（可选）
- 识读精度≥5mil
- 扫码距离：0-15cm
- 工作电压：直流5±5%V
- 技术参数
-
物理/电气参数 外观尺寸 65mm×61mm×37.5mm 重量 28g 提示方式 蜂鸣器，LED指示灯 触发方式 命令触发，自动感应触发，连续触发 设置方式 扫码设置，命令设置 物理接口 Micro USB接口，6-Pin接口(6*1.5mm) 通讯接口 USB HID键盘，TTL-232，RS232 工作电压 直流5±5%V 电流(5V) 120mA(Max)，100ma(Typical) 性能参数 图像传感器 640×480，30FPS 照明 LED白光/White LED 视场角度 水平80°，垂直60° 识读角度 转动360°，左右倾斜±65°，前后倾斜±65° 识别精度 ≥5mil 识读码制 1D Code 39, Code 32, Code 128, UPC/EAN/JAN, Code 93, Interleaved 2 of 5,
Codabar, Matrix 2 of 5, Industrial 2 of 5识读码制 2D QR Code, Data Matrix, PDF417 典型性能 13mil UPC (30-135mm)
13mil Code39 (30-150mm)
20mil QR (30-200mm)环境参数 工作温度 -20°C ~ +60°C 储存温度 -40°C ~ +85°C 工作湿度 5% ~ 95%（非凝结态） ∗规格如有更改，恕不另行通知∗ - 相关文档
- 软件驱动
-
资料更新中，敬请持续关注……
- 相关配件
-
Mirco USB 1.8米线
TTL串口线 60cm（6PIN-5PIN）
RS232串口线 60cm（6PIN-5PIN）
RS232 6PIN 2.5米线（DB9头） - 应用案例
-
嵌入式扫描器在智能收发柜中的应用
嵌入式扫描器在智能售货机中的应用
其他应用案例
- FAQ
-
资料更新中，敬请持续关注……
